Vývěva VR 1,5/12

Stáhnout ve formátu PDF

Zák. číslo: 2120 00 0000

Jednostupňová rotační olejová vývěva o čerpací rychlosti 1,5 m3/hod určená k nepřetržitému čerpání uzavřených objemů, přičemž není povoleno sání delší jak 5 minut při tlaku vyšším než 1 kPa. Nasávaný vzduch musí být suchý a nesmí obsahovat mechanické nečistoty, agresivní plyny a páry. Blok vývěvy je vakuotěsný (heliotěsný) a může být použit v uzavřených okruzích. Vývěva není vybavena uzavíracím ventilem ani samočinným zavzdušněním sacího hrdla při vypnutí. Před opakovaným spuštěním je nutné zavzdušnit sací hrdlo ručním ventilem. Pohonem je jednofázový motor, který tvoří s vývěvou kompaktní a lehce manipulovatelný celek.


Technické údaje

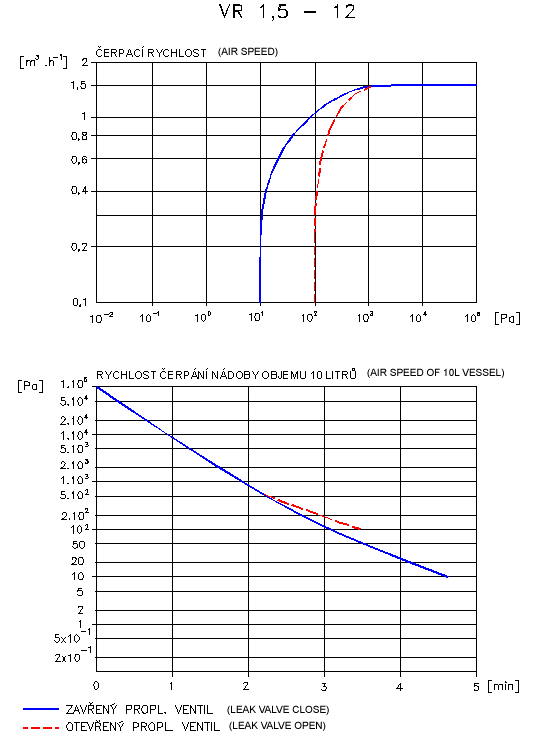

  • Čerpací rychlost při tlaku 105 Pa  1,5 m3/hod.
  • Mezní tlak nekondenzovaných plynů a par při zavřeném proplachovacím ventilu < 4 Pa
  • Mezní tlak při zavřeném proplachovacím ventilu  < 10 Pa
  • Mezní totální tlak při otevřeném proplachovacím ventilu < 100 Pa
  • Maximální parciální tlak čerpaných vodních par při otevřeném proplachovacím ventilu 1,3 x 103 Pa
  • Minimální teplota vývěvy včetně olejové náplně pro studený start 15°C
  • Maximální dovolený tlak na výfukovém hrdle 1,5 x 105 Pa
  • Maximální hlučnost vývěvy se zavřeným proplachovacím ventilem 59 dB (A)
  • Připojovací rozměr sacího a výfukového hrdla KF 16
  • Náplň oleje  SN 56 (120ml)
  • Krytí přístroje IP 40
  • Napětí motoru 230 V, 50 Hz
  • Výkon elektromotoru 80 W

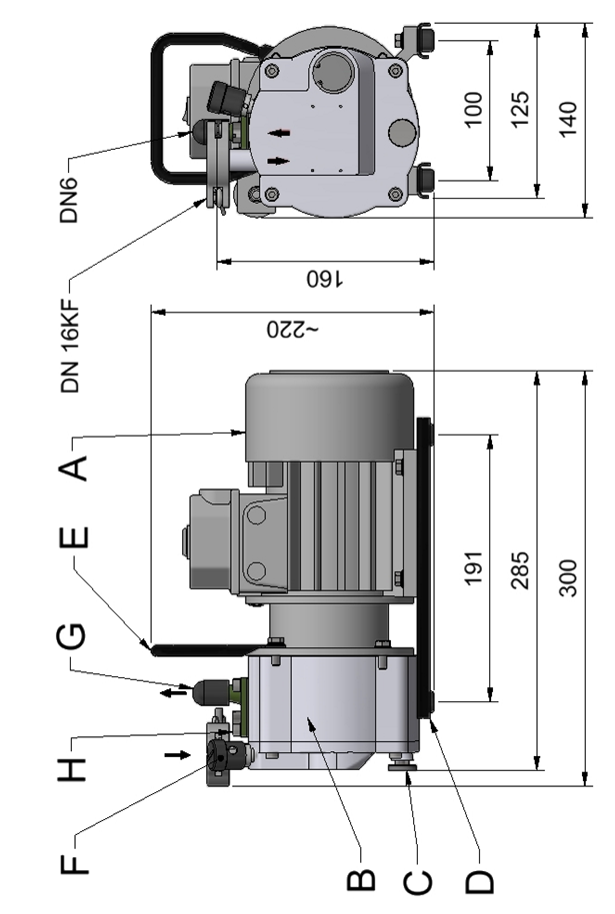

  • Rozměry vývěvy 290 x 170 x 200 mm
  • Hmotnost Cca 11 kg

Fotogalerie

Vývěva VR 1,5/12
Vývěva VR 1,5/12
Vývěva VR 1,5/12
